• Produktbeschreibung

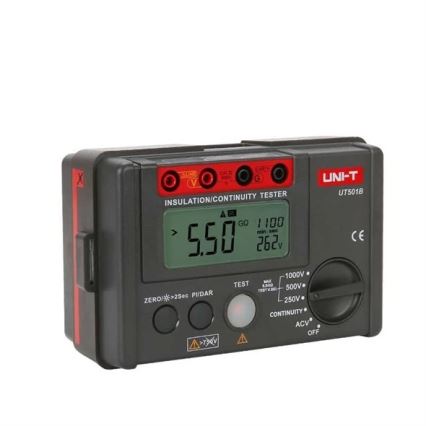

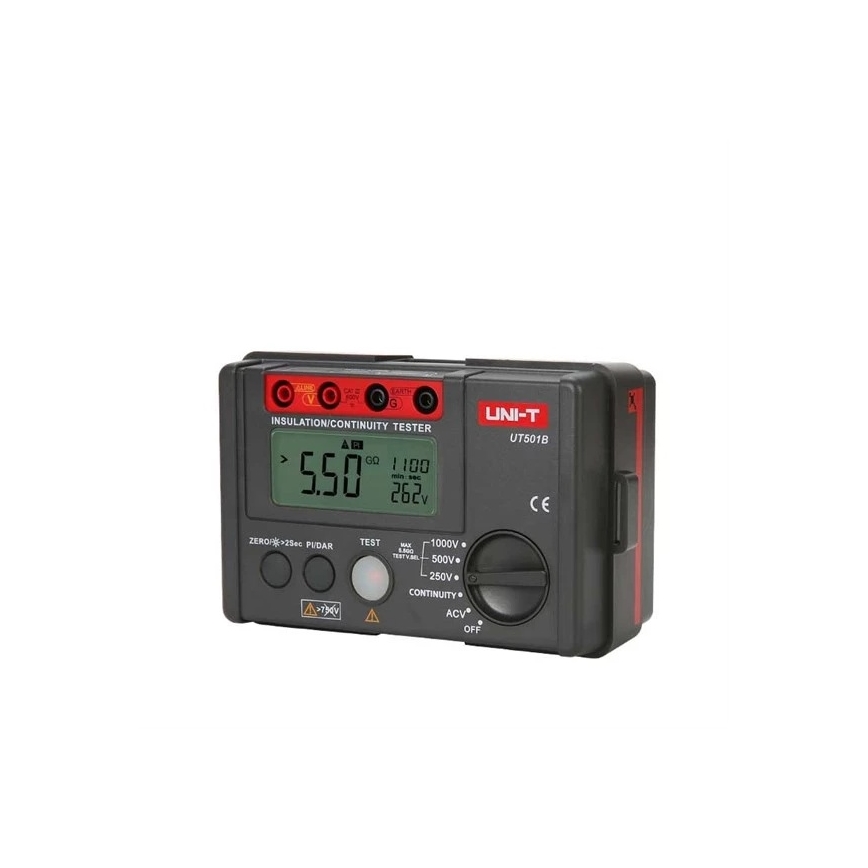

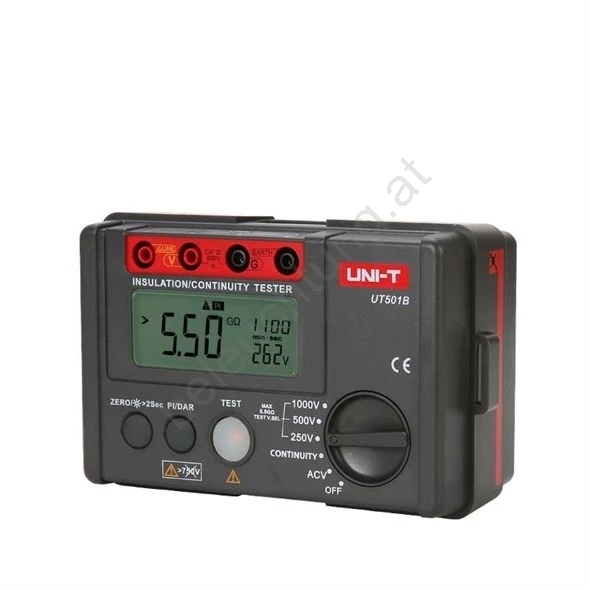

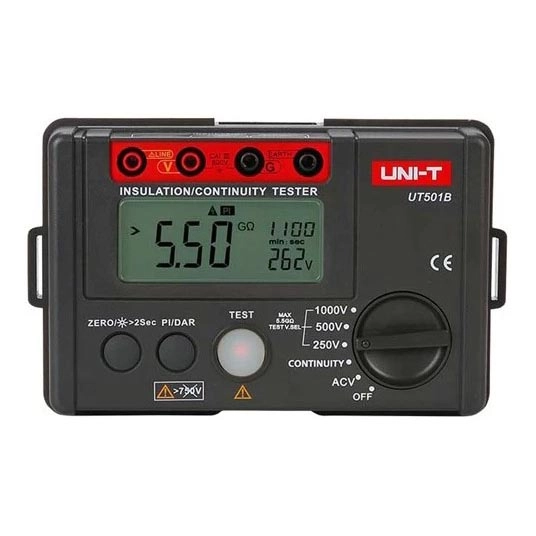

  • Der Isolationswiderstandstester UNI-T UT501B ist ein professionelles, tragbares Diagnosegerät, konzipiert für Prüfungen, elektrische Wartung und regelmäßige Kontrollen elektrischer Anlagen, Transformatoren, Generatoren, Motoren, Kabel und Haushaltsgeräte.
  • Das Gerät dient zur Messung des Isolationswiderstands im Bereich von 0 MΩ bis 5,5 GΩ mit wählbarer Prüf-Gleichspannung 250 V, 500 V und 1000 V.
  • Neben der standardmäßigen Isolationswiderstandsmessung ermöglicht es auch die Messung von Wechselspannung, Niedrigwiderständen im Bereich 0 bis 200 Ω zur Überprüfung der Leitungsdurchgängigkeit sowie erweiterte Diagnoseparameter wie Polarisationindex (PI) und dielektrische Absorption (DAR).
  • Das gesamte Gerät ist strikt nach den Sicherheitsnormen IEC61010 und IEC61557 ausgelegt und verfügt über Überspannungsschutz der Kategorie CAT III 600 V.
  • Für erhöhten Bedienkomfort sorgt ein großes, übersichtliches und hintergrundbeleuchtetes LCD-Display mit einer zusätzlichen Zeile zur Anzeige der aktuellen Prüfspannung.
  • Bei Erkennung gefährlicher Spannungen oder bei einer Warnung wechselt die Display-Hintergrundbeleuchtung automatisch auf Rot, ergänzt durch ein akustisches Signal (Summer).
  • Zu den praktischen Funktionen gehören die automatische Bereichswahl, die ZERO-Taste zum Nullstellen des Displays bei Messungen niedriger Widerstände und die automatische Entladung der internen Kapazität des Prüfkreises nach Abschluss der Messung.
  • Das Gerät wird von sechs handelsüblichen 1,5 V AA-Batterien betrieben und wird in einem praktischen Set mit Prüfkabeln und Krokodilklemmen geliefert.
  • Technische Daten:
  • Messbereich Isolationswiderstand: 0,00 MΩ bis 5,5 GΩ.
  • Prüfspannung (DC): 250 V / 500 V / 1000 V (Leerlaufspannungstoleranz +10 %, Kurzschlussstrom ca. 2 mA).
  • Messstrom und Innenwiderstand beim Test: 1,00 mA bis 1,10 mA (bei 250 kΩ / 500 kΩ / 1 MΩ entsprechend der gewählten Spannung).
  • Genauigkeit der Isolationswiderstandsmessung: 0,00 MΩ bis 99,9 MΩ: ±(3% + 5) / 100 MΩ bis 5,5 GΩ: ±(5% + 5).
  • Diagnose-Modi: Polarisationindex (PI) über 10 min / 1 min; dielektrische Absorption (DAR) über 60 s / 30 s.
  • Niederohmmessung (Durchgang): Bereich 0,00 Ω bis 200 Ω (Auflösung 0,01 Ω, Genauigkeit ±(2% + 3), Messstrom ca. 200 mA, ZERO-Funktion).
  • AC-Spannungsmessung: Bereich 30 V bis 600 V (50/60 Hz, Auflösung 1 V, Genauigkeit ±(2% + 3)).
  • Display: multifunktionales, hintergrundbeleuchtetes LCD mit den Abmessungen 70,6 x 34 mm (max. Anzeige 1999, rote Warnbeleuchtung).
  • Stromversorgung: 6x 1,5 V AA-Alkalibatterien (Batteriewarnung bei Unterschreitung von 7 V).
  • Sicherheitsklassifizierung und Normen: CAT III 600 V, Konformität mit IEC61010 und IEC61557.

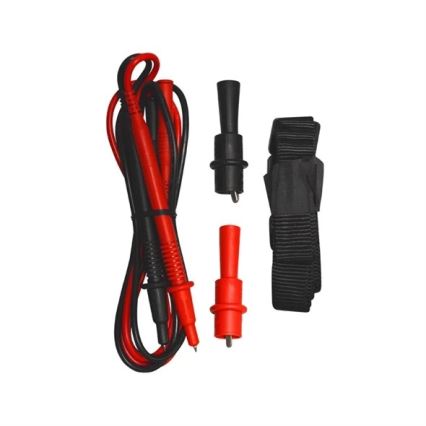

  • Lieferumfang: Tester UT501B, 1 Paar Prüfkabel, 1 Paar Krokodilklemmen, 6x 1,5 V AA-Batterien.
